التعليمات اليدوية لجزازة العشب بجهاز التحكم عن بعد

حماية السلامة واحتياطات السلامة

التحذيرات

1، اقرأ هذه التعليمات بعناية قبل الاستخدام. افهم احتياطات السلامة هذه، خاصة طرق المناولة في حالات الطوارئ، والتي تعتبر أكثر أهمية من الاستخدام الصحيح!
2، يجب على الأفراد المدربين فقط تشغيل هذه الماكينة وإلا فقد تحدث إصابة.
3، اضبط ارتفاع عشب القطع قبل بدء تشغيل المحرك.
4، يجب ألا يقترب أحد في نطاق 1.5 متر على كلا الجانبين أو 5 أمتار أمام الماكينة!
5، إذا واجهت الماكينة عائقًا ولم تتمكن من التحرك، أو إذا انقلبت الماكينة، فلا يمكن الاقتراب من المساعدة للرفع أو السحب إلا بعد فصل القابض وإيقاف تشغيل المحرك.
6، البنزين سريع الاشتعال والانفجار. يجب اتخاذ تدابير السلامة من الحرائق! لا تقم بإعادة التزود بالوقود إلا بعد إيقاف تشغيل المحرك وفي منطقة جيدة التهوية. إذا كنت بحاجة إلى إعادة التزود بالوقود أثناء الاستخدام، قم بتبريد المحرك أولاً!

تدابير السلامة

1، يمكن أن يصبح كاتم الصوت ساخنًا جدًا، قم بتنظيف الأعشاب في الوقت المناسب لمنع نشوب حريق.
2، حافظ دائمًا على مسافة آمنة لا تقل عن 5 أمتار من الماكينة أثناء التشغيل.
3، تأكد من أن مستوى زيت المحرك ضمن المعدل الطبيعي لضمان التشحيم المناسب أثناء الاستخدام.
4، لا تقم بإمالة رأس المحرك إلى أسفل لمنع دخول الزيت إلى المكربن مما قد يسبب صعوبة في تشغيل المحرك.
5، قم بتنظيف فلتر الهواء كل 4-10 ساعات.
6، قم بتغيير زيت المحرك بعد أول 10 ساعات من الاستخدام، ثم كل 50 ساعة بعد ذلك.
7، انتظر 8 ثوانٍ على الأقل بين بدء تشغيل المحرك.
8، جهاز التحكم عن بعد مضبوط في المصنع مع 8 مفاتيح لا ينبغي تعديلها، إذا كنت بحاجة إلى تغيير إعدادات اليد اليمنى واليسرى، يرجى الاتصال بالشركة المصنعة (انظر الصفحة 6 من الدليل للحصول على التفاصيل).
9، يرجى تجنب جهاز التحكم عن بعد والأجزاء الكهربائية لجزازة العشب من المطر ودخول المياه. بمجرد دخول الماء إلى الجزازة لا يمكنك تشغيل محرك الجزازة ولن تعمل الجزازة. إذا كانت بطاريات جهاز التحكم عن بُعد منخفضة وتحتاج إلى الاستبدال، فيجب استبدالها عندما تكون الجزازة أقرب.
10، عندما تكون الجزازة في وضع الخمول لفترات طويلة، يجب فحصها وصيانتها بانتظام، اشحن البطارية كل شهر (استخدم شاحن بطارية حمض الرصاص للسيارات الكهربائية 48 فولت، حافظ على وقت الشحن حوالي 4 ساعات حتى تمتلئ)، واحتفظ بها في مكان جاف وجيد التهوية لمنع الرطوبة.
11، قبل بدء تشغيل الماكينة، انقلها إلى سطح مستوٍ، وتحقق من مستوى البنزين، ومقياس الزيت، والمفتاح الكهربائي الرئيسي، وما إذا كان زر التشغيل (أو زر التشغيل بالسحب) يعمل بشكل طبيعي، يجب تشغيل مفتاح الخانق إلى الحد الأقصى، يجب أن يبقى المشغلون بعيدًا عن الماكينة، اضغط على زر التشغيل، واستمر في الضغط عليه لمدة 4 ثوانٍ تقريبًا حتى يبدأ المحرك في العمل، اتركه يعمل في وضع الخمول لمدة دقيقتين تقريبًا للتأكد من التشغيل العادي قبل بدء العمل، إذا لم يبدأ المحرك، انتظر 8 ثوانٍ قبل المحاولة مرة أخرى لتجنب احتراق المرحل.
12، يجب أن يكون المشغلون مجهزين بقفازات واقية وخوذات وأقنعة واقية وأقنعة غبار ونظارات واقية وملابس واقية (بالنسبة للمشغلات، يجب تغطية الشعر بشكل صحيح) لتجنب الحوادث.
13، قبل كل استخدام، افحص زيت علبة التروس عن طريق فتح منفذ تعبئة الزيت، إذا كان مستوى الزيت مرئيًا، فهذا طبيعي.
14 ، قبل تشغيل أي جهاز تحكم عن بعد ، تأكد من إيقاف تشغيل جميع المفاتيح الأخرى لمنع بدء تشغيل الماكينة تلقائيًا عند تشغيل الطاقة ، عندما تتوقف الماكينة عن العمل ، يجب إيقاف تشغيل مفتاح الطاقة الرئيسي.

الفصل 1: الغرض والميزات والمواصفات الفنية

تعمل جزازة العشب في وضع القص عند التحرك للأمام والخلف على حد سواء، مما يضمن كفاءة عالية. كن حذرًا بشأن المفاتيح والمروحة عند التحرك للخلف لمنعها من الاصطدام بالأشياء.
1، تتميز جزازة العشب بوظيفتي القص وسحق العشب.
2، الطاقة هجينة، تستخدم كلاً من الوقود والكهرباء، مما يضمن ساعات تشغيل طويلة.
3، المحرك من النوع بدون فرشاة، وهو موفر للطاقة ومتين.
4، تستخدم علبة التروس تروس عالية المعامل، والتي تدوم طويلاً.
5، قابلية التطبيق: يمكن استخدامه على نطاق واسع في المناطق الجبلية والتلال والأراضي المنبسطة. إن حركتها في المسار ممتازة، مما يجعلها مناسبة بشكل خاص لقص البساتين. مع المعدات المصاحبة لها، يمكنها أيضًا أداء وظائف مثل رش المبيدات بالهواء والنقل داخل الحقل. للاطلاع على المواصفات الفنية، يُرجى الاطلاع على الروابط أدناه للاطلاع على الطرازات المختلفة:
روبوت جزازة العشب الآلي KT10 المواصفات الفنية
جزازة العشب KT13 المواصفات الفنية
جزازة العشب الآلية KT50 المواصفات الفنية
جزازة العشب KT80 المواصفات الفنية
جزازة العشب بالتحكم عن بعد KT90 المواصفات الفنية

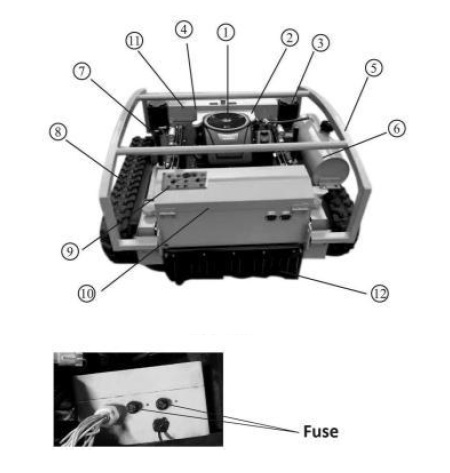

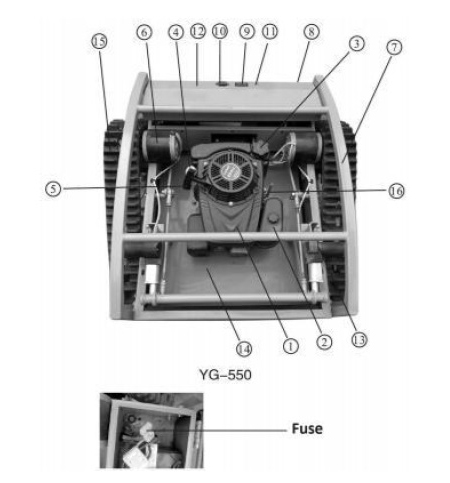

الفصل 2: الهيكل والمكونات الرئيسية

الفصل 3: الضبط والتركيب والاستخدام

تم ضبط هذه الماكينة بشكل روتيني في المصنع قبل الشحن. ومع ذلك، قبل استخدام الماكينة، يجب على المستخدمين فحص جميع المكونات وتعديلها لضمان التشغيل الأمثل لجزازة العشب التي تعمل بالتحكم عن بُعد.

I. التفتيش اليومي

افحص مستوى زيت المحرك
ملاحظة: قبل تشغيل المحرك، قم بإضافة زيت التشحيم إلى المستوى الطبيعي وفقًا لتعليمات المحرك. افحصه كل 4 ساعات. قد يؤدي تشغيل المحرك بمستوى زيت أقل من المستوى الطبيعي إلى تلف المحرك بشكل خطير!
(1)، ضع المحرك بشكل أفقي.
(2)، قم بفك برغي مقياس زيت المحرك وامسحه.
(3)، أدخل مقياس الزيت في فتحة الملء (لا حاجة للبراغي).
(4)، أخرج مقياس الزيت وافحص مستوى الزيت. إذا كان مستوى الزيت في نطاق نصف شبكة المقياس، فهذا أمر طبيعي. راجع دليل مستخدم المحرك للحصول على تفاصيل حول استخدام الزيت.
ملاحظة: يكون كاتم الصوت في درجة حرارة عالية أثناء التشغيل. لا تلمس باليدين، وقم بتنظيف قصاصات العشب والأوراق وغيرها من الحطام المحيط بالمحرك في الوقت المناسب لمنع الاحتراق والتلف أو الإصابة الخطيرة. لا تقم أبدًا بتشغيل المحرك بدون فلتر هواء، حيث سيؤدي ذلك إلى تسريع تآكل المحرك.

II. تعديل ارتفاع عشب القطع

استخدم جهاز التحكم عن بُعد للرفع الكهربائي للتعديل.

III. تجميع الشفرات وتفكيكها

ارفع جزازة العشب أو وسادة وضع الزاحف. قم بفك برغي تثبيت الشفرة لإزالة الشفرة أو استبدالها. قم بفك برغي تثبيت حامل الشفرة في الأسفل لإزالة حامل الشفرة والشفرة معاً. ( ملاحظة: عند استبدال الشفرة، يجب استبدال كلا الشفرتين.)

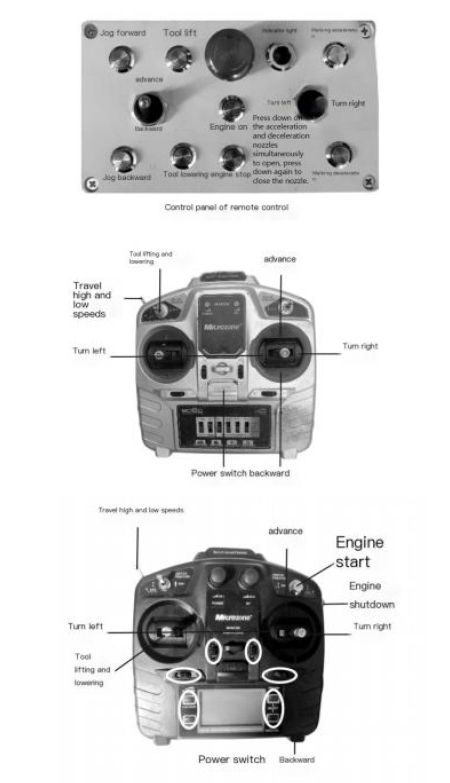

IV. استخدام جهاز التحكم عن بعد

1، قم بتشغيل مفتاح التحكم عن بعد.
2، قم بتشغيل المفتاح الرئيسي للماكينة، تدخل الماكينة وجهاز التحكم عن بُعد في حالة الاتصال.
3، اضغط للأمام والخلف، ستتحرك الماكينة للأمام والخلف.
4، اضغط على بدء تشغيل المحرك، تدور شفرة الجزازة، وتدخل الماكينة في حالة العمل. قم بتشغيل محرك البنزين للمشي لمسافات طويلة.
5، انقل مفتاح التنقل إلى الوضع الأمامي، تتحرك الماكينة للأمام، وانتقل إلى الوضع العكسي، تتحرك الماكينة للخلف. تحرك إلى الوضع الأوسط، تتوقف الماكينة.
6، تعديل الاتجاه: عندما يكون مفتاح التنقل في الوضع الأمامي أو الخلفي، تتحرك الماكينة نظريًا للأمام أو للخلف بشكل مستقيم. ومع ذلك، بسبب الأرض غير المستوية أو المطبات، سيكون هناك انحراف في السير. في هذا الوقت، قم بضبطه عن طريق تبديل مفتاحي الدوران الأيمن والأيسر. قم بتبديل مفتاح الدوران لليسار أو اليمين لفترة طويلة، فتكمل الماكينة الدوران.
ملاحظة: لا تضغط على الأزرار الثمانية الموضحة في الدائرة البيضاء في الشكل الأيمن! فقد تم ضبط المعلمات في المصنع، وإلا سيؤدي ذلك إلى عدم صلاحية الماكينة للاستخدام.
7، تعديل سرعة المشي: عند الضغط باستمرار على زر تسريع المشي، تزداد سرعة المشي تدريجياً. عند الضغط باستمرار على زر تباطؤ المشي، تتباطأ سرعة المشي.
8، عملية النقر: حرّك المفتاحين الأمامي والخلفي إلى الموضع الأوسط، مع الاستمرار في الضغط على زر النقر الأمامي، تكون الماكينة في حالة النقر الأمامي، اترك زر النقر، تتوقف الماكينة عن المشي. اضغط مع الاستمرار على زر النقر للخلف، تكون الماكينة في حالة النقر للخلف، اترك زر النقر للخلف، تتوقف الماكينة عن المشي.
9، شحن جهاز التحكم عن بُعد: اشحن جهاز التحكم عن بُعد بشاحن الماكينة الخاص بالماكينة كل 20 ساعة من التشغيل.

الفصل 4: الصيانة والعناية

صيانة محرك البنزين

تحذير:
(1)، أوقف تشغيل المحرك قبل إجراء أي صيانة.
(2)، لمنع تشغيل المحرك عن طريق الخطأ، اضبط مفتاح التحكم عن بعد على OFF.
(3)، يجب صيانة المحرك بواسطة متخصصين.
ملاحظة:
استخدم قطع غيار المحرك الأصلية من سلسلة المصنع الأصلية أو ما يعادلها. قد يؤدي استخدام بدائل رديئة الجودة إلى تلف المحرك. عمليات الفحص والتعديل المنتظمة ضرورية للحفاظ على أداء المحرك. تضمن الصيانة المنتظمة أيضاً عمر خدمة طويل. يتم شرح فترات الصيانة المطلوبة والمهام المقابلة لها في الجدول أدناه:

I. تغيير زيت التشحيم

عندما يكون المحرك لا يزال دافئًا، قم بتفريغ الزيت لضمان التفريغ السريع والشامل، بالنسبة للمحركات المزودة بفلتر زيت، استبدل فلتر الزيت في نفس الوقت.
1، قم بإزالة غطاء تعبئة الزيت وسدادة تصريف الزيت لتصريف زيت التشحيم.
2، قم بتركيب سدادة تصريف الزيت وأحكم ربطها.
3، أعد الملء بزيت التشحيم الموصى به وتحقق من مستوى الزيت.
4، أعد غطاء تعبئة الزيت مرة أخرى.

II. صيانة فلتر الهواء

ملاحظة: سيمنع فلتر الهواء المغبر أو الرطب بشكل مفرط دخول الهواء إلى المكربن مما يتسبب في دخان المحرك واحتمال تلف المحرك، الصيانة الدورية لفلتر الهواء ضرورية، إذا كان المحرك يعمل في مناطق متربة جداً، فيجب تنظيفه كل ساعتين.
1، قم بإزالة غطاء برغي الفراشة وغطاء فلتر الهواء، ثم أخرج الفلتر.
2، قم بنفخ الغبار الموجود على الفلتر باستخدام الهواء المضغوط.
3، أعد تركيب فلتر الهواء وغطائه.

III. صيانة شمعة الإشعال

ملاحظة: لا تستخدم أبداً شمعة إشعال خارج نطاق الحرارة الصحيح. لضمان تشغيل المحرك بشكل طبيعي، يجب أن تكون فجوة شمعة الإشعال مناسبة وخالية من رواسب الكربون.
1. قم باستبدال شمعة الإشعال باستخدام مفتاح ربط شمعة الإشعال المتخصص.
ملاحظة: إذا توقف المحرك عن العمل للتو، فسيكون كاتم الصوت ساخناً. احرص على عدم لمسه.
2. افحص شمعة الإشعال بصرياً. إذا كان هناك تآكل ملحوظ أو كان العازل به تشققات أو عيوب، يرجى استبداله.
3. قم بقياس فجوة الشرارة باستخدام مقياس الفجوة. إذا كانت هناك حاجة للتعديل، قم بثني القطب. يجب أن تكون الفجوة الصحيحة 0.70 إلى 0.80 مم.
4. تحقق مما إذا كانت حشية شمعة الإشعال في حالة جيدة. لتجنب الخيوط المتقاطعة، اربطها يدويًا أولاً.
5. بعد أن تكون شمعة الإشعال مثبتة بالكامل، استخدم مفتاح ربط مخصص لربطها بإحكام، مع ضغط الغسالة.
ملاحظة: عند تركيب شمعة إشعال جديدة، قم بتدوير 1/2 لفة إضافية بعد ضغط الغسالة. عند إعادة تركيب شمعة الإشعال المستعملة، أدرها بمقدار 1/8 إلى 1/4 لفة إضافية بعد ضغط الحلقة.
ملاحظة: إذا تم تشغيل المحرك للتو، فسيكون كاتم الصوت ساخناً. انتظر حتى يبرد قبل المتابعة.

IV. تعديل سرعة تباطؤ المكربن

1، ابدأ تشغيل المحرك واتركه يسخن إلى درجة الحرارة العادية.
2، عندما يعمل المحرك في وضع التباطؤ، اضبط برغي إيقاف الخانق للحصول على سرعة التباطؤ القياسية، سرعة التباطؤ القياسية هي: 1500 ± 150 دورة في الدقيقة.

صيانة الماكينة

أثناء التشغيل، تتعرض الماكينة حتمًا للتآكل من الدوران والاحتكاك وتغيرات الحمل. يمكن أن يؤدي ذلك إلى ارتخاء مسامير التوصيل، وتآكل الأجزاء، وتعطيل الحالة الطبيعية للنظام، والخلوص غير الطبيعي. ويؤدي ذلك إلى انخفاض قوة المحرك، وزيادة استهلاك الوقود، واختلال المكوّنات، وتكرار أعطال الماكينة، مما يؤثر بشدة على التشغيل العادي للماكينة. للحد من حدوث الحالات المذكورة أعلاه، من الضروري إجراء الصيانة الوقائية بشكل روتيني. وهذا يساعد في الحفاظ على الحالة الفنية المثلى للماكينة وإطالة عمرها التشغيلي.

I. الجري

1، ارجع إلى دليل المستخدم الخاص به لتشغيل محرك البنزين.
2، بالنسبة للماكينات الجديدة أو التي تم إصلاحها بشكل كبير، قم بتشغيلها في ظروف عدم التحميل لمدة نصف ساعة، ثم، في ظروف التحميل الخفيف لمدة 5 ساعات، قم بتفريغ كل زيت التشحيم في علبة المرافق لمحرك البنزين على الفور بينما لا يزال دافئًا، وأعد ملء زيت المحرك وتشغيله لمدة 4 ساعات للتشغيل، وعندها فقط يمكن وضع الماكينة في الزراعة العادية.

II. الصيانة الفنية

A. الصيانة لكل وردية عمل (قبل وبعد كل وردية عمل)

1، استمع وراقب أي تشوهات في جميع الأجزاء (مثل الضوضاء غير الاعتيادية، والسخونة الزائدة، والبراغي المرتخية).
2، افحص محرك البنزين وعلبة التروس بحثًا عن أي تسربات زيت.
3، تحقق مما إذا كان مستوى الزيت في محرك البنزين وعلبة التروس بين الخطين العلوي والسفلي على مقياس الزيت.
4، قم بإزالة الطين والحشائش الضارة وبقع الزيت من الماكينة بالكامل وملحقاتها على الفور.
5، احتفظ بسجل زراعة مفصل.

B. الصيانة من المستوى الأول (كل 150 ساعة تشغيل)

1، تنفيذ جميع مهام الصيانة اليومية.
2، تنظيف علبة ناقل الحركة وتغيير الزيت.
3، فحص وضبط القابض ونظام تبديل التروس ونظام الرجوع للخلف.

C. الصيانة من المستوى الثاني (كل 800 ساعة تشغيل)

1، تنفيذ جميع مهام الصيانة من المستوى الأول. 2، افحص جميع التروس والمحامل، إذا ظهر عليها تآكل كبير، استبدلها بأجزاء جديدة.
3، افحص أجزاء الماكينة الأخرى أو شفرات الجزازة أو مسامير التوصيل، استبدل أي أجزاء تالفة بأخرى جديدة.

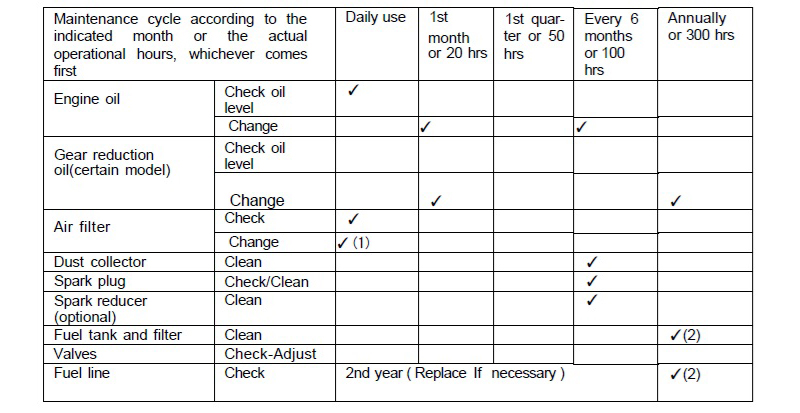

III. قائمة مراجعة الصيانة (تشير العناصر المميزة بـ √ في الجدول إلى إجراءات الصيانة اللازمة).

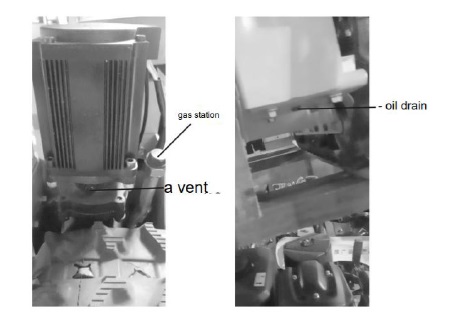

IV. صيانة صندوق ناقل الحركة

في أول 20 ساعة، افتح غطاء تعبئة الزيت، وافتح فتحة التهوية، وفك سدادة التصريف. بعد تصريف الزيت بالكامل، قم بربط سدادة التصريف مرة أخرى واملأها بزيت التروس حتى يفيض من فتحة التهوية. بعد ذلك، قم بتغيير الزيت مرة واحدة في الشهر.

V. صيانة الماكينة بالكامل

عند الحاجة إلى تخزين الماكينة لفترة طويلة، يجب اتخاذ التدابير التالية لمنع الصدأ:
1، أغلق محرك البنزين كما هو موضح في دليل المستخدم.
2، تنظيف السطح الخارجي لإزالة الغبار والأوساخ.
3، قم بتصفية زيت التشحيم من صندوق ناقل الحركة وأعد تعبئته بزيت جديد.
4، ضع زيتًا مانعًا للصدأ على الأسطح غير المطلية غير المصنوعة من سبائك الألومنيوم.
5، قم بتخزين الماكينة في منطقة داخلية جيدة التهوية وجافة وآمنة.
6، قم بتخزين جميع الأدوات المصاحبة وشهادة المنتج وأدلة المستخدم بشكل آمن.

الفصل 5: حل المشاكل

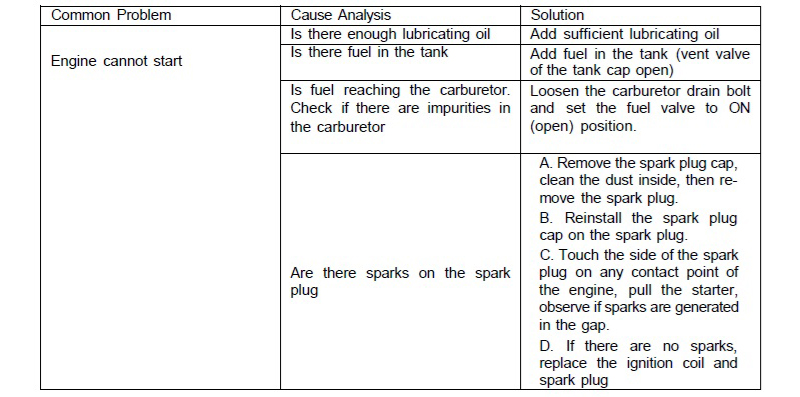

مشاكل المحرك الشائعة

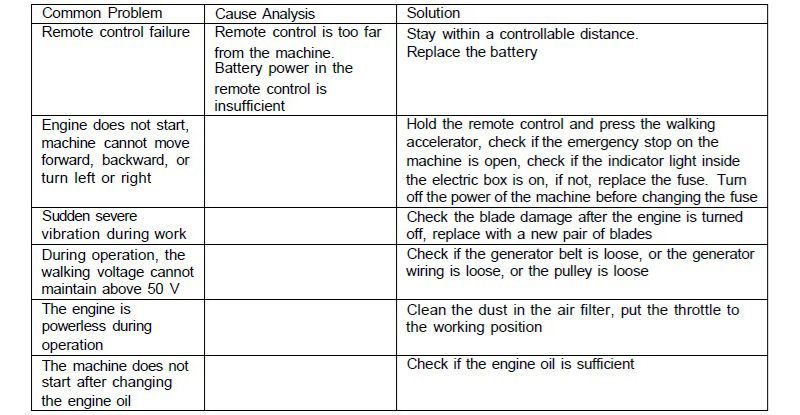

المشاكل الشائعة والحلول

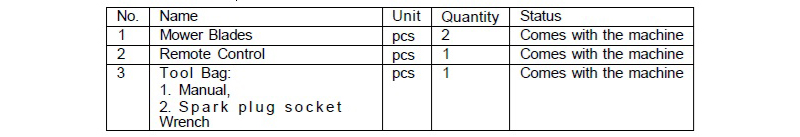

قائمة الملحقات
